隨著社會不斷進步，安全生產的概念已經深入人心，在事故多發的鋼鐵冶煉行業，如何保證施工人員的人身安全、促進文明施工、保護企業財產，是施工單位和上級主管部門關心的頭等大事。另外在一些鋼鐵企業的作業施工現場，有點監控點位不是固定的，使用有線的方式很難對此進行實時監控。

       在這樣的情況下，使用數字無線傳輸設備來做監控方案，是一個很經濟實惠的方法。鋼鐵企業施工作業現場的監控系統有其特殊性，由于環境復雜，有些高溫的地方如果使用有線的方式進行布設，時間久了受到特殊環境的侵蝕，容易損壞，而無線傳輸?shù)姆绞絽s能避免此類情況的發生，在惡劣的情況下也能保證正常工作。

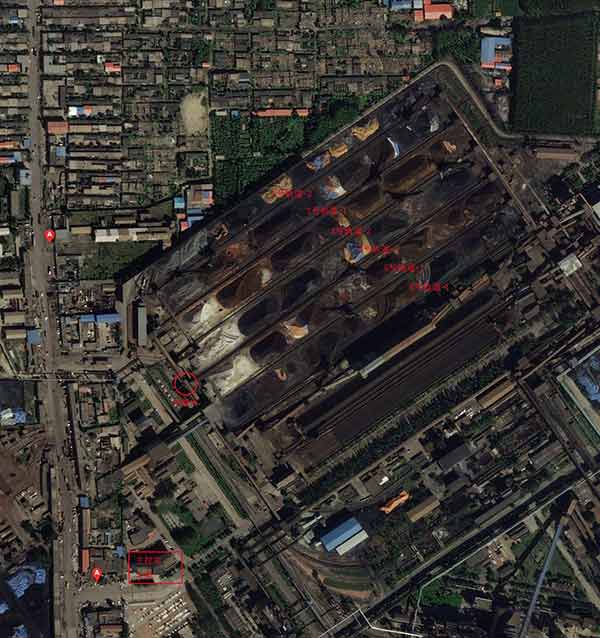

       某鋼鐵廠在新形勢下為了能夠在安全生產上進行實時監控，要求在其鐵砂堆場的軌道作業車上安裝實時視頻監控，對于操作人員的安全操作及周邊情況進行監測。現場實際情況如下圖所示：

       如上圖中所示，共有6條軌道，軌道長度大約為500米，作業車在軌道上移動，每臺作業車上有4路監控攝像頭，由于是模擬攝像頭，在每臺軌道車作業上安裝一臺DVR，把4路模擬攝像頭進行匯總，在本地就可以看到4路圖像，同時需要把這些監控圖像傳輸?shù)絻蓚€監控中心，一個主控室和一個小型監控中心，從軌道作業車上不能直接看到監控中心，中間有一棟較高的樓阻擋。根據現場情況分析，軌道作業車上的圖像不能直接傳輸?shù)奖O(jiān)控中心，可以在圖中堆場旁邊的高樓上建立一個中繼點，上面使用我公司的兩臺SF-5040G-W配合90度的扇區天線來拉收前端軌道作業車上的監控圖像，每臺接收設備對應三臺發射發射設備，軌道作業車上安裝一臺SF-5040G-W搭配5.8G全向天線，所有的圖像在中樓頂中繼點匯總后通過SF-5040G分別傳輸?shù)街骺刂行暮头挚刂行摹?/p>

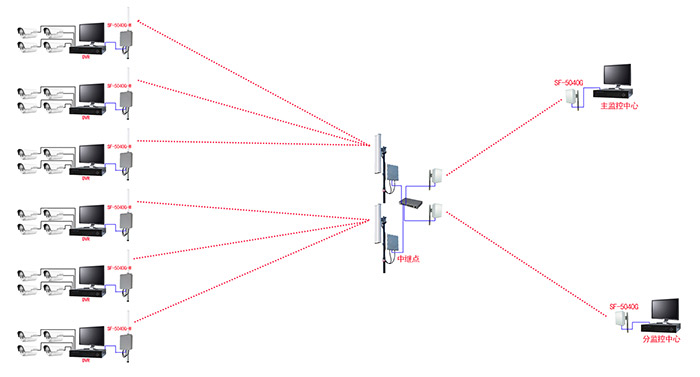

無線傳輸?shù)耐負鋱D如下所示：
